一、宿主机系统Esxi安装-我自己使用的是Esxi6.7U2版本
1. 安装 ESXI
安装ESXI是一个相对简单的过程。首先,你需要选择一个适合安装ESXI的硬盘空间。这个硬盘空间应该足够大,以便安装所有的系统文件和配置文件。然后,你需要将ESXI的安装文件下载到你的电脑上。这个安装文件可以从VMware的官方网站上下载。下载完成后,你可以通过USB驱动器将安装文件复制到你的电脑上。
安装ESXI的过程可以通过多种方式完成,包括使用光盘、USB驱动器或者网络安装。在这里,我将为你提供一个通过网络安装ESXI的方法。首先,你需要将你的电脑设置为从网络启动。然后,你可以通过浏览器访问ESXI的安装页面。在安装页面上,你可以选择ESXI的安装版本和安装位置。完成这些设置后,你可以开始安装ESXI。
安装ESXI的过程中,你可能会遇到一些问题。但是,这些问题是可以通过查阅相关的教程和文档来解决的。在安装过程中,你需要注意的是,ESXI的安装过程是自动化的,你只需要按照提示进行操作即可。如果你在安装过程中遇到任何问题,你都可以查阅相关的教程和文档来解决。
2. Esxi下网卡交换机和端口组设置
安装好ESXI后,你需要进行一些基本的设置,包括设置网卡、交换机和端口组。这些设置是确保你的网络正常运行的关键。
2.1 网卡设置
在ESXI中,你可以选择多种类型的网卡,包括vmnic0和vmnic1。这些网卡都是在你安装ESXI时自动创建的。但是,如果你发现没有这些网卡,你可以手动创建一个。在设置网卡时,你需要注意的是,你需要关注的是”vmnic0″这块物理网卡,”vmnic1″这块物理网卡我是分配给ITV的,这里大家自行忽略即可7。
2.2 交换机设置
交换机是网络中非常重要的一部分。在ESXI中,你可以通过点击左侧菜单栏的【Interfaces】来查看你分配给ROS网卡。注意,这里的网口【Name】不一定跟你工控机上对应,它的序号完全是乱的,所以最好根据Mac地址一个个测试一下修改【Name】,使之能够与工控机的网口,对应。一般,我们先把网7。
2.3 端口组设置
在ESXI中,你可以通过依次选择:网络 – 端口组 – 添加 端口组来设置端口组。VLAN ID必须是 4095,只有该 ID才是 Trunk模式(允许任何 VLAN包通过)。保存后,Trunk网络就创建好了! 接下来,配置虚拟机 网卡 ,使其使用该 Trunk网络 很简单,虚拟机网络适配器处选择我们创建好的 Trunk网络即可! 当多个虚拟机都配置为使用该 Trunk网络,它们之间就能互相收发携带任何 VLAN tag的数据包了。
二、Esxi系统下安装高恪ISP软路由详细配置
1、Esxi下网卡交换机和端口组设置 :
1.1、安装好 ESxi 后配置网卡(个人推荐wan口直通! nat效能达到最佳)

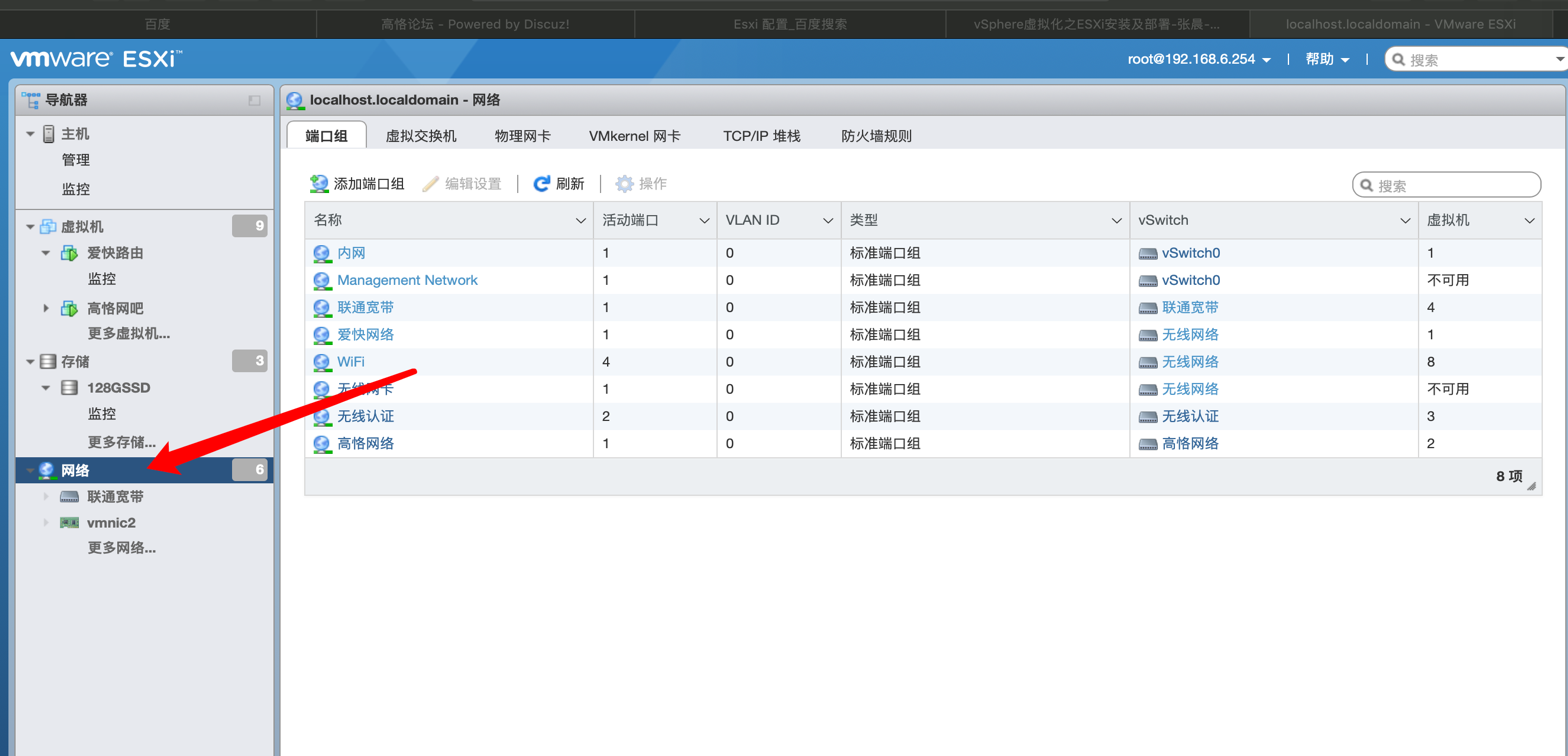

1.2、点击网络配置交换机(如下图)
1.3、点击添加虚拟交换机名字自己写好记的也可以备注这个虚拟交换机是哪台设备用.
1.3.1、选择网卡,
1.3.2、点击安全打开混杂模式
1.3.3、MAC地址更改成伪传输(不点开混杂模式不能联网,不打开MAC 更改和伪传输不能vlan 多拨)
注:wan 口直通只打开混杂模式就可以
2、到这里虚拟交换机就配置好!

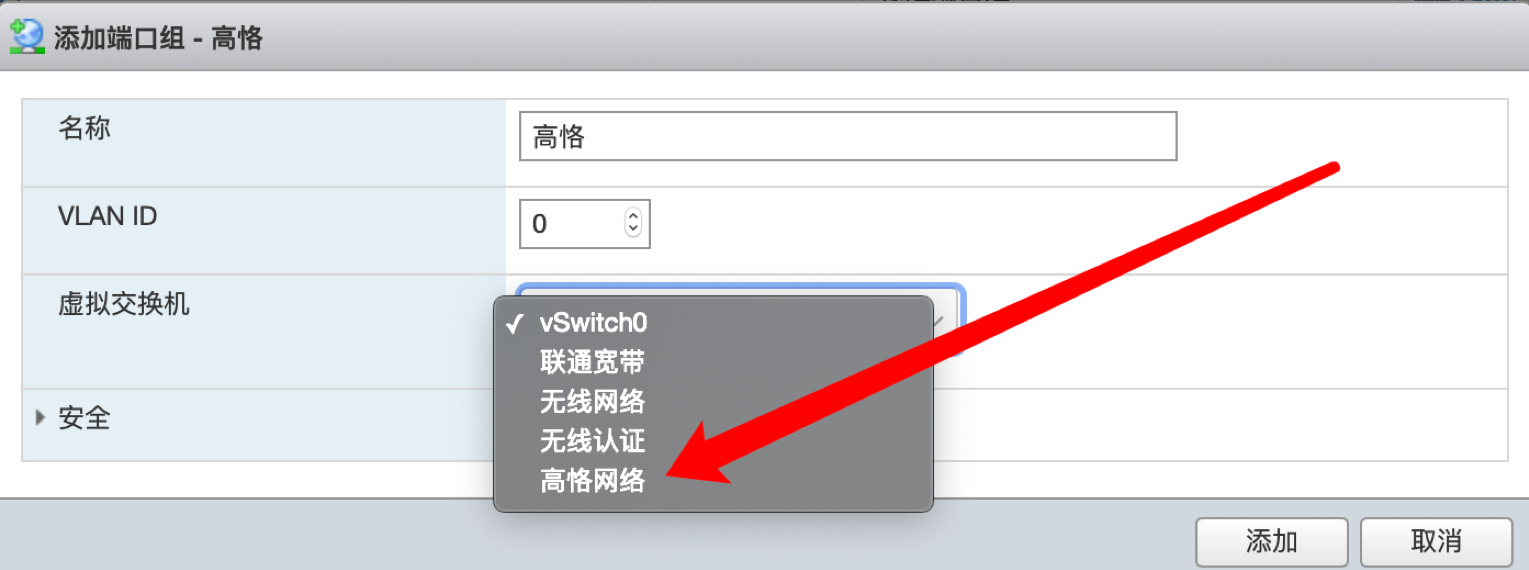

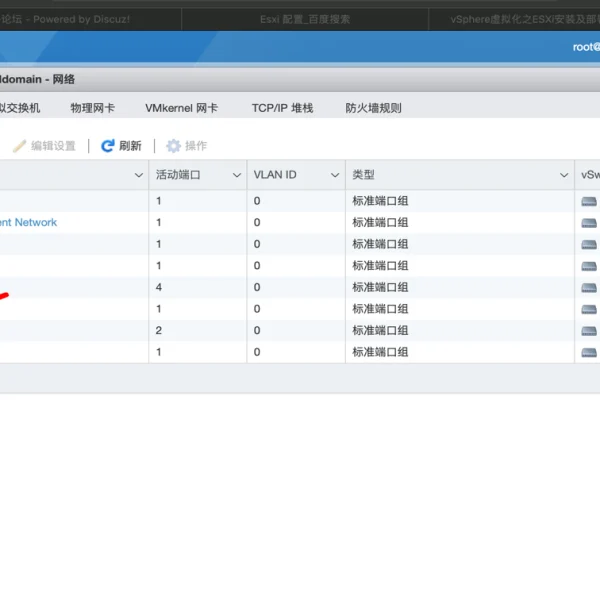

2.1、端口组配置
![【精校教程】Esxi下配置高恪软路由系统安装教程](https://www.xiciw.com/wp-content/uploads/2024/02/2024020609514386.webp)
![【精校教程】Esxi下配置高恪软路由系统安装教程](https://www.xiciw.com/wp-content/uploads/2024/02/2024020609530817.webp)
![【精校教程】Esxi下配置高恪软路由系统安装教程](https://www.xiciw.com/wp-content/uploads/2024/02/2024020609542989.webp)
![【精校教程】Esxi下配置高恪软路由系统安装教程](https://www.xiciw.com/wp-content/uploads/2024/02/2024020609570389.webp)
![【精校教程】Esxi下配置高恪软路由系统安装教程](https://www.xiciw.com/wp-content/uploads/2024/02/2024020609582186.webp)
![【精校教程】Esxi下配置高恪软路由系统安装教程](https://www.xiciw.com/wp-content/uploads/2024/02/2024020610000392.webp)

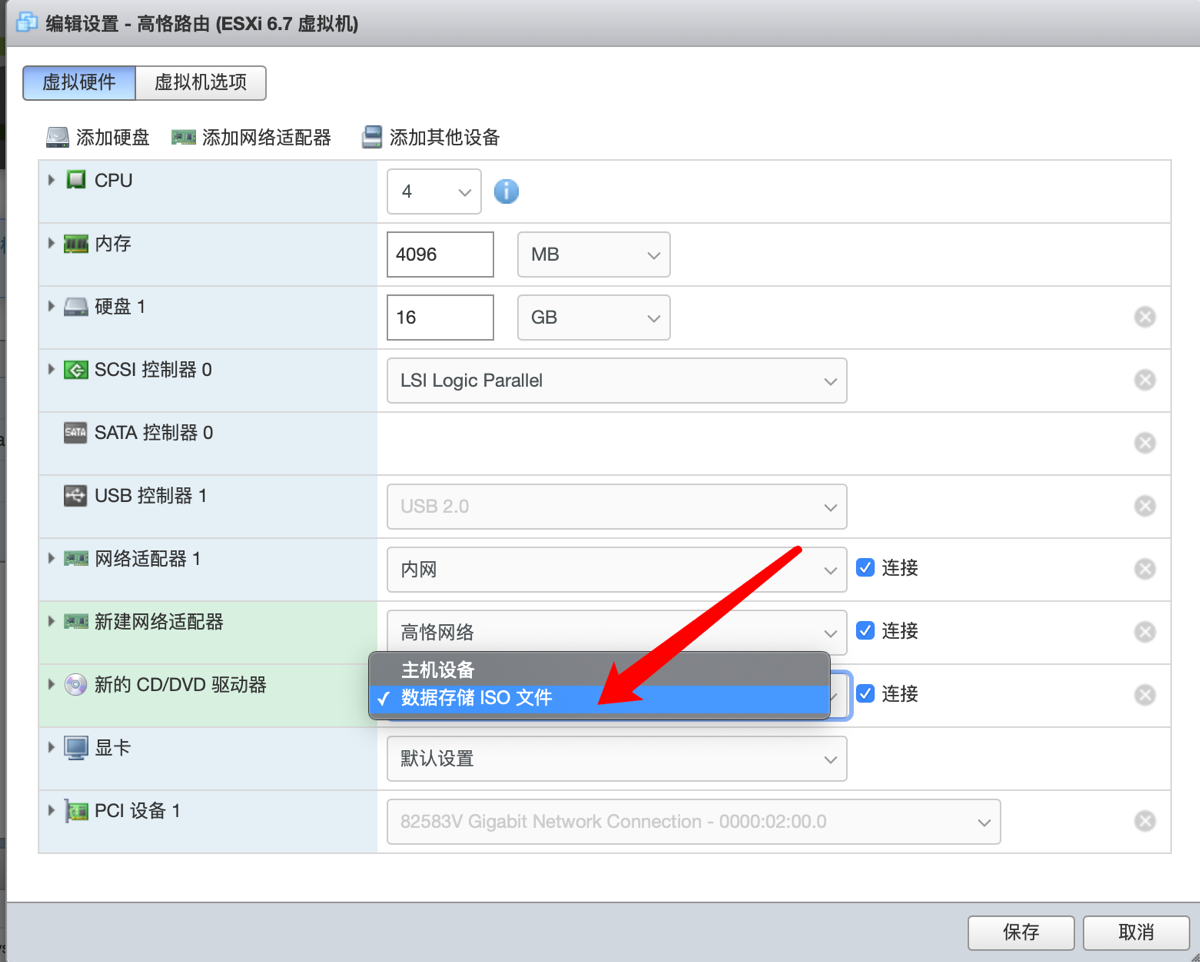

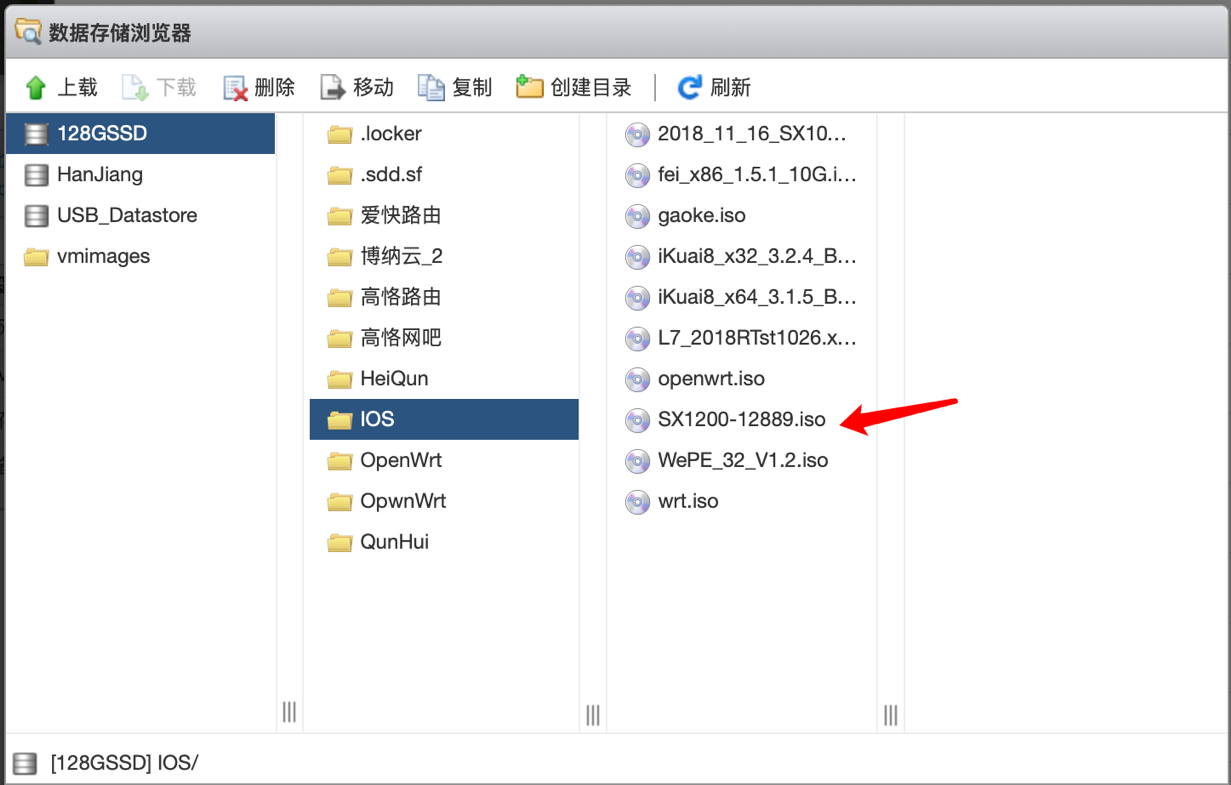

5.2、点击数据储存ios 文件选择我们刚才上传的
![【精校教程】Esxi下配置高恪软路由系统安装教程](https://www.xiciw.com/wp-content/uploads/2024/02/2024020610011081.webp)
